Energía
Mide como nunca tu gasto energético, ¿cuantos Kw llevo gastados?, y la factura de la luz, ¿pagaré mas o menos que mes pasado?, ahora con estos sensores tu gasto energitico y de bolsillo controlado
Datos factura electrónica
¿Te gustaría saber de antemano lo que gastarás este mes?, se acabaron los sustos, con estos sensores totalmente configurables podrás saber el importe de tu próxima factura, y no tener los sustos de siempre.
Requisitos
- Un medidor de energía, normalmente un PZEM u otro sensor que mida el consumo total de tu casa.
- Node-Red, se usa para hacer la automatización, aunque puedes hacerla con Home Assistant.
Sensor de Kwh
Lo primero es crearnos el sensor en kWh, si ya tenemos un sensor dispositivo que nos dá este dato no tendríamos que crearlo, este sensor se crea en sensors.yaml. Más información.
- platform: integration
source: sensor.TU_SENSOR_EN_W
name: NOMBRE IDENTIFICATIVO PARA TU SENSOR
unit_prefix: k
unit_time: h
round: 3
method: left
Utility Meter
Creamos con el utility_metter un sensor que nos vaya acumulando el consumo en los diferentes tramos. Este sensor se crea en utility_meter.yaml. Más información.
energia_mensual:
source: sensor.TU_SENSOR_EN_KWH #creado en el paso anterior o el sensor de nuestro medidor
cycle: monthly
tariffs:
- Pico
- Llano
- Valle
# si nuetro día de inicio de la facturación es diferenta al día 1 hay que añadir:
offset:
days: 5 #Dia del primer día de facturacion -1 (o ultimo día de la facturación, depende de como se mire....)
# si es el día 1 no hace falta ponerlo
Sensores Workday y Time
Para ello lo primero debemos de crear dos sensores, el sensor work_day (en binary_sensors.yaml), y el sensor de fecha y hora (en sensors.yaml). Más información.
##############################
## WORK DAY ##
##############################
- platform: workday
country: ES
province: PON_TU_PROVINCIA # https://pypi.org/project/holidays/
name: "workday"
workdays: [mon, tue, wed, thu, fri]
excludes: [sat, sun, holiday]
Sensor de fecha y hora, más información.
##############################
## FECHA-HORA ##
##############################
# https://www.home-assistant.io/integrations/time_date/
- platform: time_date
display_options:
- "time"
- "date"
- "date_time"

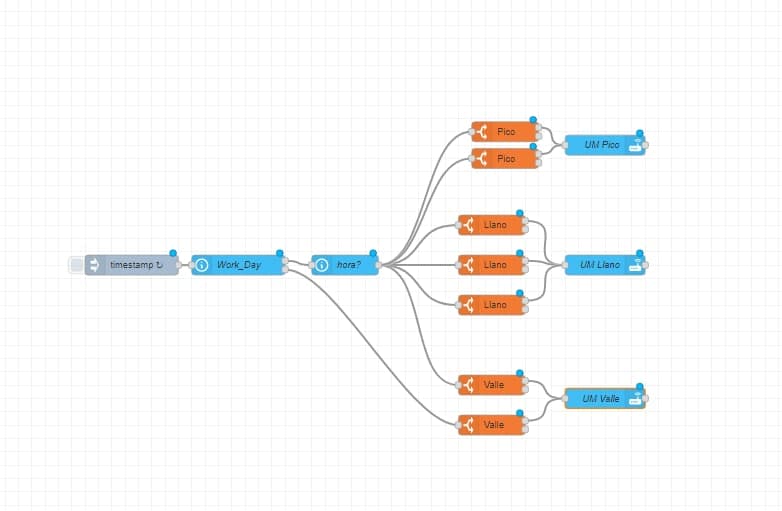

Automatización
Creada con Node-Red, importamos:
[{"id":"b00f8b7e87fa7cdf","type":"time-range-switch","z":"2419432f.a8e82c","name":"Pico","lat":"37.931895","lon":"-4.672891","startTime":"10:00","endTime":"14:00","startOffset":0,"endOffset":0,"x":990,"y":2680,"wires":[["4e7fdc401168cfa0"],[]]},{"id":"4a48334f1eea30f7","type":"time-range-switch","z":"2419432f.a8e82c","name":"Pico","lat":"37.931895","lon":"-4.672891","startTime":"18:00","endTime":"22:00","startOffset":0,"endOffset":0,"x":990,"y":2720,"wires":[["4e7fdc401168cfa0"],[]]},{"id":"f33f10d4a849e2ae","type":"time-range-switch","z":"2419432f.a8e82c","name":"Valle","lat":"37.931895","lon":"-4.672891","startTime":"00:00","endTime":"08:00","startOffset":0,"endOffset":0,"x":970,"y":3060,"wires":[["a5c1c794f781dff5"],[]]},{"id":"00f2c2eb94bd2967","type":"time-range-switch","z":"2419432f.a8e82c","name":"Llano","lat":"37.931895","lon":"-4.672891","startTime":"08:00","endTime":"10:00","startOffset":0,"endOffset":0,"x":970,"y":2820,"wires":[["81ce24ef90554c2d"],[]]},{"id":"d84198cd74953039","type":"time-range-switch","z":"2419432f.a8e82c","name":"Llano","lat":"37.931895","lon":"-4.672891","startTime":"14:00","endTime":"18:00","startOffset":0,"endOffset":0,"x":970,"y":2880,"wires":[["81ce24ef90554c2d"],[]]},{"id":"1b899dd4edb33f53","type":"time-range-switch","z":"2419432f.a8e82c","name":"Llano","lat":"37.931895","lon":"-4.672891","startTime":"22:00","endTime":"00:00","startOffset":0,"endOffset":0,"x":970,"y":2940,"wires":[["81ce24ef90554c2d"],[]]},{"id":"d3fdc7dbe59f22c4","type":"api-current-state","z":"2419432f.a8e82c","name":"hora?","server":"a696c0e8.5d63b","version":2,"outputs":1,"halt_if":"","halt_if_type":"str","halt_if_compare":"is","entity_id":"sensor.time","state_type":"str","blockInputOverrides":false,"outputProperties":[{"property":"payload","propertyType":"msg","value":"","valueType":"entityState"},{"property":"data","propertyType":"msg","value":"","valueType":"entity"}],"x":750,"y":2880,"wires":[["b00f8b7e87fa7cdf","00f2c2eb94bd2967","d84198cd74953039","1b899dd4edb33f53","f33f10d4a849e2ae","4a48334f1eea30f7"]]},{"id":"4e7fdc401168cfa0","type":"api-call-service","z":"2419432f.a8e82c","name":"UM Pico","server":"a696c0e8.5d63b","version":3,"debugenabled":false,"service_domain":"utility_meter","service":"select_tariff","entityId":"utility_meter.energia_diaria, utility_meter.energia_mensual, utility_meter.energia_horaria","data":"{\"tariff\":\"Pico\"}","dataType":"jsonata","mergecontext":"","mustacheAltTags":false,"outputProperties":[],"queue":"none","x":1140,"y":2700,"wires":[[]]},{"id":"81ce24ef90554c2d","type":"api-call-service","z":"2419432f.a8e82c","name":"UM Llano","server":"a696c0e8.5d63b","version":3,"debugenabled":false,"service_domain":"utility_meter","service":"select_tariff","entityId":"utility_meter.energia_diaria, utility_meter.energia_mensual, utility_meter.energia_horaria","data":"{\"tariff\":\"Llano\"}","dataType":"jsonata","mergecontext":"","mustacheAltTags":false,"outputProperties":[],"queue":"none","x":1120,"y":2880,"wires":[[]]},{"id":"a5c1c794f781dff5","type":"api-call-service","z":"2419432f.a8e82c","name":"UM Valle","server":"a696c0e8.5d63b","version":3,"debugenabled":false,"service_domain":"utility_meter","service":"select_tariff","entityId":"utility_meter.energia_diaria, utility_meter.energia_mensual, utility_meter.energia_horaria","data":"{\"tariff\":\"Valle\"}","dataType":"jsonata","mergecontext":"","mustacheAltTags":false,"outputProperties":[],"queue":"none","x":1120,"y":3080,"wires":[[]]},{"id":"2845bd64283b8474","type":"time-range-switch","z":"2419432f.a8e82c","name":"Valle","lat":"37.931895","lon":"-4.672891","startTime":"00:00","endTime":"23:59","startOffset":0,"endOffset":0,"x":970,"y":3120,"wires":[["a5c1c794f781dff5"],[]]},{"id":"7ffb0864f1677d56","type":"api-current-state","z":"2419432f.a8e82c","name":"Work_Day","server":"a696c0e8.5d63b","version":2,"outputs":2,"halt_if":"on","halt_if_type":"str","halt_if_compare":"is","entity_id":"binary_sensor.workday","state_type":"str","blockInputOverrides":false,"outputProperties":[{"property":"payload","propertyType":"msg","value":"","valueType":"entityState"},{"property":"data","propertyType":"msg","value":"","valueType":"entity"}],"override_topic":false,"state_location":"payload","override_payload":"msg","entity_location":"data","override_data":"msg","x":590,"y":2880,"wires":[["d3fdc7dbe59f22c4"],["2845bd64283b8474"]]},{"id":"a38a324a82a4357b","type":"inject","z":"2419432f.a8e82c","name":"","props":[{"p":"payload"},{"p":"topic","vt":"str"}],"repeat":"","crontab":"*/1 0-23 * * *","once":true,"onceDelay":0.1,"topic":"","payloadType":"date","x":410,"y":2880,"wires":[["7ffb0864f1677d56"]]},{"id":"a696c0e8.5d63b","type":"server","name":"Home Assistant","version":2,"addon":true,"rejectUnauthorizedCerts":true,"ha_boolean":"y|yes|true|on|home|open","connectionDelay":true,"cacheJson":true,"heartbeat":false,"heartbeatInterval":30}]
Creación de las variables
Con estas variables podrás introducir los datos de tu factura, estos sensores se crean en input_number.yaml.
##################################
## VARIABLES FACTURA LUZ ##
##################################
dia_inicio_facturacion_luz:
name: Día de incio de la facturación
min: 0
max: 31
step: 1
mode: box
icon: mdi:calendar-today
precio_facturacion_pico:
name: Precio Facturación Pico
min: 0
max: 10
step: 0.000001
mode: box
icon: mdi:speedometer
precio_facturacion_llano:
name: Precio Facturación Llano
min: 0
max: 10
step: 0.000001
mode: box
icon: mdi:speedometer-medium
precio_facturacion_valle:
name: Precio Facturación Valle
min: 0
max: 10
step: 0.000001
mode: box
icon: mdi:speedometer-slow
precio_facturacion_potencia_pico:
name: Precio Potencia Pico
min: 0
max: 10
step: 0.000001
mode: box
icon: mdi:chart-bell-curve-cumulative
precio_facturacion_potencia_valle:
name: Precio Potencia Valle
min: 0
max: 10
step: 0.000001
mode: box
icon: mdi:chart-bell-curve
potencia_contratada_facturacion_luz:
name: Potencia Contratada Facturación Luz
min: 0
max: 10
step: 0.01
mode: box
icon: mdi:transmission-tower
impuesto_electricidad_facturacion_luz:
name: Impuesto Electricidad Facturación
min: 0
max: 10
step: 0.01
mode: box
icon: mdi:cash-multiple
otros_conceptos_facturacion_luz:
name: Otros Conceptos Facturación
min: 0
max: 10
step: 0.000001
mode: box
icon: mdi:archive-eye-outline
iva_facturacion_luz:
name: Iva en la Facturación de la Luz
min: 0
max: 100
step: 1
mode: box
icon: mdi:cash-multiple
Creación de nuestra factura
Ya queda menos, ahora nos creamos los sensores que harán los cálculos de la factura, como siempre en sensors.yaml
#######################################################
######## Sensores de calculo factura ########
#######################################################
- platform: template
sensors:
#Rellenar con los datos de vuestra factura
gastoelectrico_diafactura:
friendly_name: "Dia de facturacion"
value_template: "{{ (states('input_number.dia_inicio_facturacion_luz'))|int }}"
icon_template: mdi:calendar-today
#Dia de facturacion
gastoelectrico_pico:
friendly_name: "Gasto Pico"
unit_of_measurement: "€"
value_template: "{{ ( states('input_number.precio_facturacion_pico')|float
* (states('sensor.energia_mensual_pico')|float )) | round(2) }}"
icon_template: mdi:speedometer
#Precio Pico
gastoelectrico_llano:
friendly_name: "Gasto Llano"
unit_of_measurement: "€"
value_template: "{{ ( states('input_number.precio_facturacion_llano')|float
* ( states('sensor.energia_mensual_llano')|float ) )| round(2)}}"
icon_template: mdi:speedometer-medium
#Precio Llano
gastoelectrico_valle:
friendly_name: "Gasto Valle"
unit_of_measurement: "€"
value_template: "{{ ( states('input_number.precio_facturacion_valle')|float
* ( states('sensor.energia_mensual_valle')|float ) ) | round(2)}}"
icon_template: mdi:speedometer-slow
#Precio Valle
gastoelectrico_potencia:
friendly_name: "Gasto termino de potencia"
unit_of_measurement: "€"
value_template: "{{ (( states('input_number.potencia_contratada_facturacion_luz')|float
* (30)|int
* (states('input_number.precio_facturacion_potencia_pico')|float / (30)|int )|float ) | round(2) )
+ (( states('input_number.potencia_contratada_facturacion_luz')|float
* (30)|int
* (states('input_number.precio_facturacion_potencia_valle')|float / (30)|int )|float ) | round(2) ) }}"
icon_template: mdi:transmission-tower
#Potencia Contratada * DIAS * €/KW dia
gastoelectrico_impuesto_electicidad:
friendly_name: "Gasto impuesto a la electicidad"
unit_of_measurement: "€"
value_template: "{{ ( states('input_number.impuesto_electricidad_facturacion_luz')|float / (100)|int )
* ( states('sensor.gastoelectrico_pico')|float + states('sensor.gastoelectrico_llano')|float
+ states('sensor.gastoelectrico_valle')|float + states('sensor.gastoelectrico_potencia')|float ) | round(2) }}"
icon_template: mdi:cash-multiple
#Impuesto / 100
gastoelectrico_otros_conceptos:
friendly_name: "Gasto alquiler y otros"
unit_of_measurement: "€"
value_template: "{{ ( states('input_number.otros_conceptos_facturacion_luz')|float
* (30)|int ) | round(2) }}"
icon_template: mdi:archive-eye-outline
#Otros conceptos * DIAS
gastoelectrico_iva:
friendly_name: "IVA Electricidad"
unit_of_measurement: "€"
value_template: "{{ ( (states('input_number.iva_facturacion_luz')|float / (100)|int )|float
* (states('sensor.gastoelectrico_pico')|float
+ states('sensor.gastoelectrico_llano')|float
+ states('sensor.gastoelectrico_valle')|float
+ states('sensor.gastoelectrico_potencia')|float
+ states('sensor.gastoelectrico_impuesto_electicidad')|float
+ states('sensor.gastoelectrico_otros_conceptos')|float ) ) | round(2) }}"
icon_template: mdi:cash-multiple
#IVA * Gastos (consumo + potencia + impuesto + contador)
#######################################################
######## GASTO ACTUAL ########
#######################################################
gastoelectrico_actual:
friendly_name: "Gasto Actual"
unit_of_measurement: "€"
value_template: "{{ ( states('sensor.gastoelectrico_pico')|float
+ states('sensor.gastoelectrico_llano')|float
+ states('sensor.gastoelectrico_valle')|float
+ states('sensor.gastoelectrico_potencia')|float
+ states('sensor.gastoelectrico_impuesto_electicidad')|float
+ states('sensor.gastoelectrico_otros_conceptos')|float
+ states('sensor.gastoelectrico_iva')|float ) | round(2) }}"
icon_template: mdi:currency-eur
#######################################################
######## ESTIMACIÓN FACTURA A FINAL DE MES ########
#######################################################
gastoelectrico_estimado: #Con dia de facturación
friendly_name: "Gasto Estimado TOTAL"
unit_of_measurement: "€"
value_template: "
{% if now().day > (states('sensor.gastoelectrico_diafactura')|int ) -%}
{{ ( (1 + (states('input_number.iva_facturacion_luz')|float / (100)|int )|float)
* ( ((states('sensor.gastoelectrico_pico')|float / (now().day - (states('sensor.gastoelectrico_diafactura')|float)) ) * (30)|int )
+ ((states('sensor.gastoelectrico_llano')|float / (now().day - (states('sensor.gastoelectrico_diafactura')|float)) ) * (30)|int )
+ ((states('sensor.gastoelectrico_valle')|float / (now().day - (states('sensor.gastoelectrico_diafactura')|float)) ) * (30)|int )
+ states('sensor.gastoelectrico_potencia')|float
+ ( states('input_number.impuesto_electricidad_facturacion_luz')|float / (100)|int )
*( ((states('sensor.gastoelectrico_pico')|float / (now().day - (states('sensor.gastoelectrico_diafactura')|float )) ) * (30)|int )
+ ((states('sensor.gastoelectrico_llano')|float / (now().day - (states('sensor.gastoelectrico_diafactura')|float )) ) * (30)|int )
+ ((states('sensor.gastoelectrico_valle')|float / (now().day - (states('sensor.gastoelectrico_diafactura')|float )) ) * (30)|int )
+ states('sensor.gastoelectrico_potencia')|float )
+ states('sensor.gastoelectrico_otros_conceptos')|float ) ) |round(2)}}
{% elif now().day == (states('sensor.gastoelectrico_diafactura')|int ) -%}
{{ ( (1 + (states('input_number.iva_facturacion_luz')|float / (100)|int )|float)
* ( states('sensor.gastoelectrico_pico')|float
+ states('sensor.gastoelectrico_llano')|float
+ states('sensor.gastoelectrico_valle')|float
+ states('sensor.gastoelectrico_potencia')|float
+ ( states('input_number.impuesto_electricidad_facturacion_luz')|float / (100)|int )
* (states('sensor.gastoelectrico_pico')|float + states('sensor.gastoelectrico_llano')|float
+ states('sensor.gastoelectrico_valle')|float + states('sensor.gastoelectrico_potencia')|float )
+ states('sensor.gastoelectrico_otros_conceptos')|float ) ) |round(2)}}
{%- else -%}
{{ ( (1 + (states('input_number.iva_facturacion_luz')|float / (100)|int )|float)
* ( ((states('sensor.gastoelectrico_pico')|float / ( (30)|int - ((states('sensor.gastoelectrico_diafactura')|float) - now().day)) ) * (30)|int )
+ ((states('sensor.gastoelectrico_llano')|float / ( (30)|int - ((states('sensor.gastoelectrico_diafactura')|float) - now().day)) ) * (30)|int )
+ ((states('sensor.gastoelectrico_valle')|float / ( (30)|int - ((states('sensor.gastoelectrico_diafactura')|float) - now().day)) ) * (30)|int )
+ states('sensor.gastoelectrico_potencia')|float
+ ( states('input_number.impuesto_electricidad_facturacion_luz')|float / (100)|int ) *( ((states('sensor.gastoelectrico_pico')|float / ( (30)|int - ((states('sensor.gastoelectrico_diafactura')|int) - now().day)) ) * (30)|int) + ((states('sensor.gastoelectrico_llano')|float / ( (30)|int - ((states('sensor.gastoelectrico_diafactura')|float) - now().day)) ) * (30)|int ) + ((states('sensor.gastoelectrico_valle')|float / ( (30)|int - ((states('sensor.gastoelectrico_diafactura')|float) - now().day)) ) * (30)|int) + states('sensor.gastoelectrico_potencia')|float )
+ states('sensor.gastoelectrico_otros_conceptos')|float ) ) |round(2)}}
{%- endif %}"
icon_template: mdi:currency-eur
Tarjetas de información en tu Home Assistant

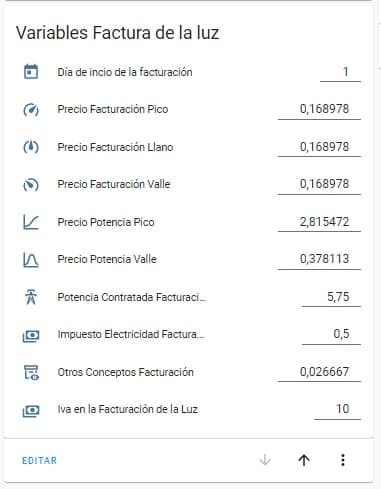

Si quieres tener una tarjeta para meter los valores de tu factura electrónica:
type: entities
entities:
- entity: input_number.dia_inicio_facturacion_luz
- entity: input_number.precio_facturacion_pico
- entity: input_number.precio_facturacion_llano
- entity: input_number.precio_facturacion_valle
- entity: input_number.precio_facturacion_potencia_pico
- entity: input_number.precio_facturacion_potencia_valle
- entity: input_number.potencia_contratada_facturacion_luz
- entity: input_number.impuesto_electricidad_facturacion_luz
- entity: input_number.otros_conceptos_facturacion_luz
- entity: input_number.iva_facturacion_luz
title: Variables Factura de la luz
Y luego los datos de tu factura electrónica:
type: entities
entities:
- entity: sensor.gastoelectrico_diafactura
- entity: sensor.gastoelectrico_pico
- entity: sensor.gastoelectrico_llano
- entity: sensor.gastoelectrico_valle
- entity: sensor.gastoelectrico_potencia
- entity: sensor.gastoelectrico_impuesto_electicidad
- entity: sensor.gastoelectrico_otros_conceptos
- entity: sensor.gastoelectrico_iva
- entity: sensor.gastoelectrico_actual
- entity: sensor.gastoelectrico_estimado
title: Datos Factura Eléctrica
